重型载货汽车长下坡制动工况辨识

doi:10.3969/j.issn.1674-8484.2023.03.005

摘要/Abstract

摘要：

传统持续制动系统过度依靠驾驶人主观判断实现开启和关闭，易出现不当操作引起整车制动性能热衰退问题，为此该文提出了重型载货汽车长下坡制动工况构建及辨识方法，为持续制动系统介入或退出主动控制提供依据。以重型载货汽车长下坡试验数据为基础，包含制动踏板动作、车速及GPS数据，利用短行程划分、K聚类和编码技术，基于Markov- Monte Carlo方法构建了长下坡制动工况，总时长1 194 s，路程21.18 km；基于滚动时间窗原理建立反向传播（BP）神经网络工况辨识模型并进行离线训练和识别验证，结果表明：一般制动和强制动工况识别准确率达到89.30%，显示出提出的重型载货汽车长下坡制动工况构建及辨识方法能够有效识别车辆制动状态。

关键词: 汽车工程, 重型载货汽车, 制动工况, Markov-Monte Carlo方法, 工况辨识, 滚动时间窗

Abstract:

The traditional continuous braking system excessively relies on the subjective judgment of the driver to open and close, which is prone to the problem of thermal decline of the whole vehicle’s braking performance caused by improper operation. Therefore, this paper proposed a method to construct and identify the braking condition of heavy truck on long downhill, which provided a basis for the continuous braking system to intervene or withdraw from active control. Based on the long downhill test data of heavy trucks, including brake pedal action, vehicle speed and GPS data, the long downhill braking conditions was constructed using short stroke division, K-clustering, coding techniques and the Markov-Monte Carlo method, where the total time was 1 194 s and the total distance was 21.18 km. Based on the principle of rolling time window, the Back Propagation(BP) neural network working condition identification model was established, and offline training and identification verification was carried out. The results show that the recognition accuracy of general braking and forced braking working conditions is 89.30%, proving that the proposed method can effectively identify the braking status of heavy trucks on long downhill.

Key words: automotive engineering, heavy truck, braking condition, Markov-Monte Carlo method, condition identification, rolling time window

中图分类号:

U463.5

史培龙, 高艺鹏, 张子豪, 赵轩, 余强. 重型载货汽车长下坡制动工况辨识[J]. 汽车安全与节能学报, 2023, 14(3): 299-309.

SHI Peilong, GAO Yipeng, ZHANG Zihao, ZHAO Xuan, YU Qiang. Identification of braking condition for heavy truck on long downhill[J]. Journal of Automotive Safety and Energy, 2023, 14(3): 299-309.

图/表 29

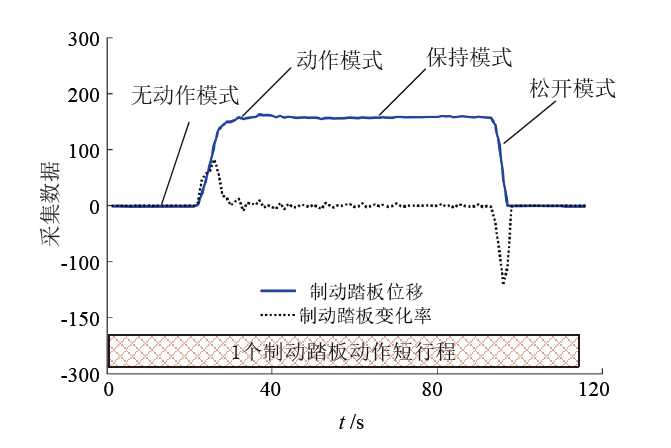

图1 制动踏板动作短行程示意图

制动踏板模式	特征
无动作模式	制动踏板位移为0的连续过程；
动作模式	制动踏板位移非0且制动踏板变化率 > 0.05 mm/s;
保持模式	制动踏板位移非0且制动踏板变化率的绝对值 < 阈值(0.05 mm/s);
松开模式	制动踏板位移非0且制动踏板变化率 > -0.05 mm/s

表1 制动踏板动作短行程模式

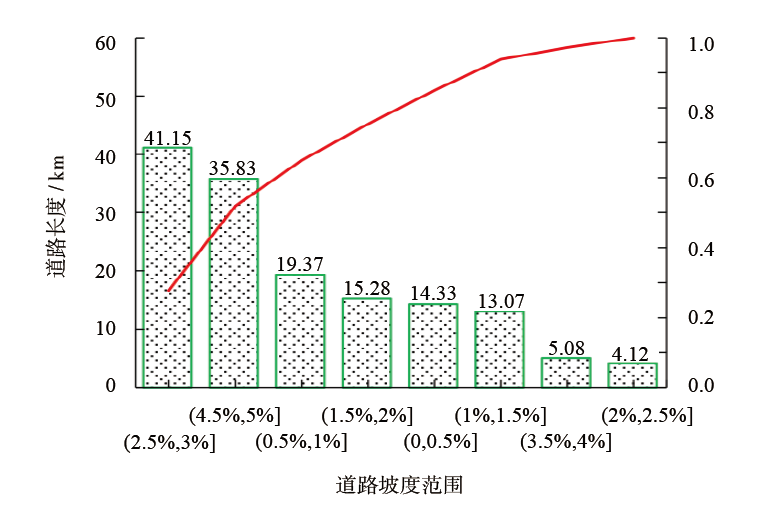

图2 试验路段道路线型

图3 片段划分流程图

制动踏板平均位移	$D m = 1 n ∑ 1 n D i$
制动踏板位移标准差	$D s t d = 1 n ∑ 1 n (D i - D m) 2$
制动踏板最大位移	$D m a x = m a x D 1 ≤ i ≤ n i$
制动踏板最小位移	$D m i n = m i n 1 ≤ i ≤ n D i$
制动踏板平均位移变化率	$G m = 1 n ∑ 1 n G i$
制动踏板位移变化率标准差	$G s t d = 1 n ∑ 1 n (G i - G m) 2$
制动踏板最大位移变化率	$G m a x = m a x ? G 1 ≤ i ≤ n i$
制动踏板最小位移变化率	$G m i n = m i n 1 ≤ i ≤ n G i$
平均坡度	$i m = 1 n ∑ 1 n i i$
平均速度	$v m = 1 n ∑ 1 n v i$
速度标准差	$v s t d = 1 n ∑ 1 n (v i - v m) 2$
最大速度	$v m a x = m a x 1 ≤ i ≤ n v i$
最小速度	$v m i n = m i n 1 ≤ i ≤ n v i$
平均加速度	$a m = 1 n ∑ 1 n a i$
加速度标准差	$a s t d = 1 n ∑ 1 n (a i - a m) 2$
最大加速度	$a m a x = m a x a 1 ≤ i ≤ n i$
最小加速度	$a m i n = m i n a 1 ≤ i ≤ n i$

制动踏板平均位移	$D m = 1 n ∑ 1 n D i$
制动踏板位移标准差	$D s t d = 1 n ∑ 1 n (D i - D m) 2$
制动踏板最大位移	$D m a x = m a x D 1 ≤ i ≤ n i$
制动踏板最小位移	$D m i n = m i n 1 ≤ i ≤ n D i$
制动踏板平均位移变化率	$G m = 1 n ∑ 1 n G i$
制动踏板位移变化率标准差	$G s t d = 1 n ∑ 1 n (G i - G m) 2$
制动踏板最大位移变化率	$G m a x = m a x ? G 1 ≤ i ≤ n i$
制动踏板最小位移变化率	$G m i n = m i n 1 ≤ i ≤ n G i$
平均坡度	$i m = 1 n ∑ 1 n i i$
平均速度	$v m = 1 n ∑ 1 n v i$
速度标准差	$v s t d = 1 n ∑ 1 n (v i - v m) 2$
最大速度	$v m a x = m a x 1 ≤ i ≤ n v i$
最小速度	$v m i n = m i n 1 ≤ i ≤ n v i$
平均加速度	$a m = 1 n ∑ 1 n a i$
加速度标准差	$a s t d = 1 n ∑ 1 n (a i - a m) 2$
最大加速度	$a m a x = m a x a 1 ≤ i ≤ n i$
最小加速度	$a m i n = m i n a 1 ≤ i ≤ n i$

表2 片段制动特征参数及计算方法

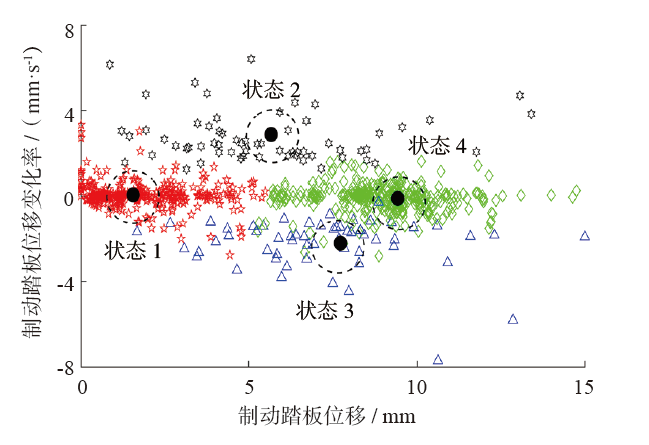

图4 制动踏板位移状态聚类分析结果

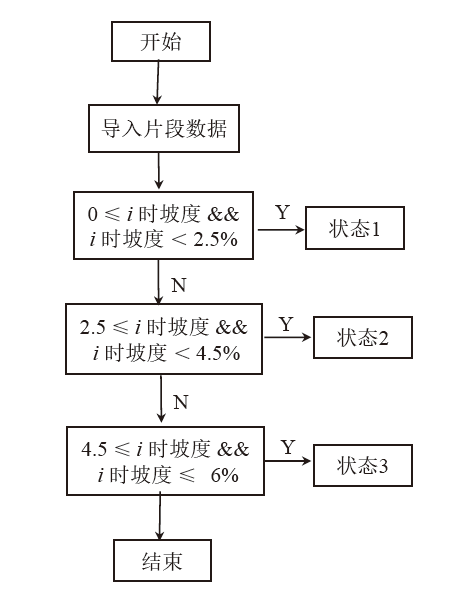

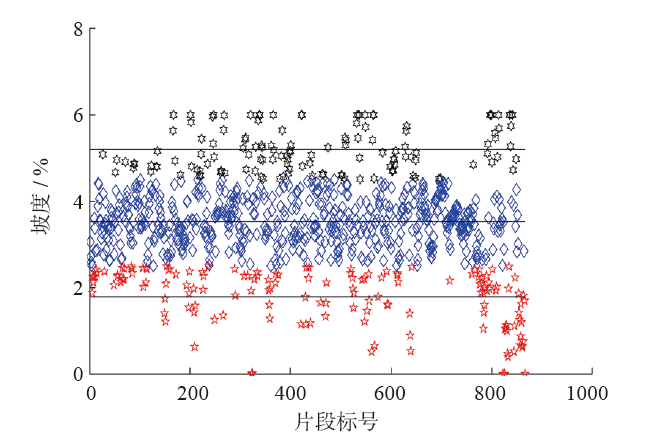

图5 坡度状态分类结果

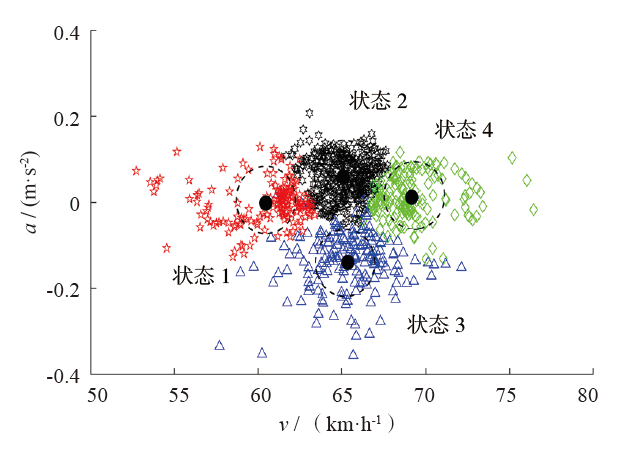

图6 速度状态聚类分析结果

位置号	D_s(t)	i_s(t)	v_s(t)	状态表示	c_t(t)
1	1	2	2	（1，2，2）	17
2	1	2	2	（1，2，2）	17
3	1	2	2	（1，2，2）	17
4	1	2	2	（1，2，2）	17
5	1	1	2	（1，1，2）	13
…	…	…	…	…	…
15	1	2	1	（1，2，1）	5
16	1	2	2	（1，2，2）	17
17	1	2	4	（1，2，4）	41
…	…	…	…	…	…
660	2	2	3	（2，2，3）	30
661	4	2	3	（4，2，3）	32
662	4	2	3	（4，2，3）	32
663	3	2	3	（3，2，3）	31
664	1	2	2	（1，2，2）	17
…	…	…	…	…	…
864	1	2	1	（1，2，1）	5
865	1	1	1	（1，1，1）	1
866	1	1	1	（1，1，1）	1

表3 片段编码表

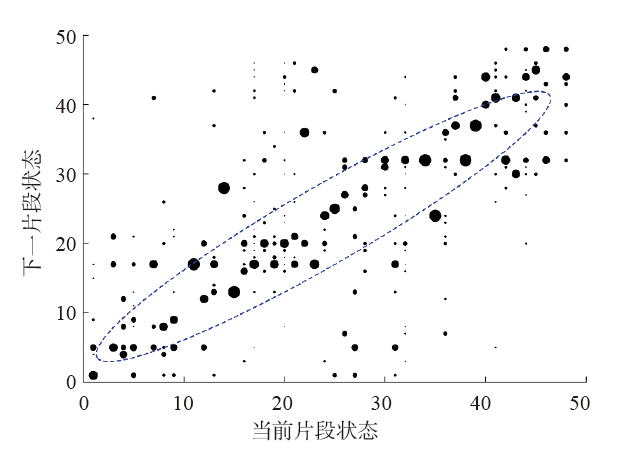

图7 状态转移概率矩阵二维投影图

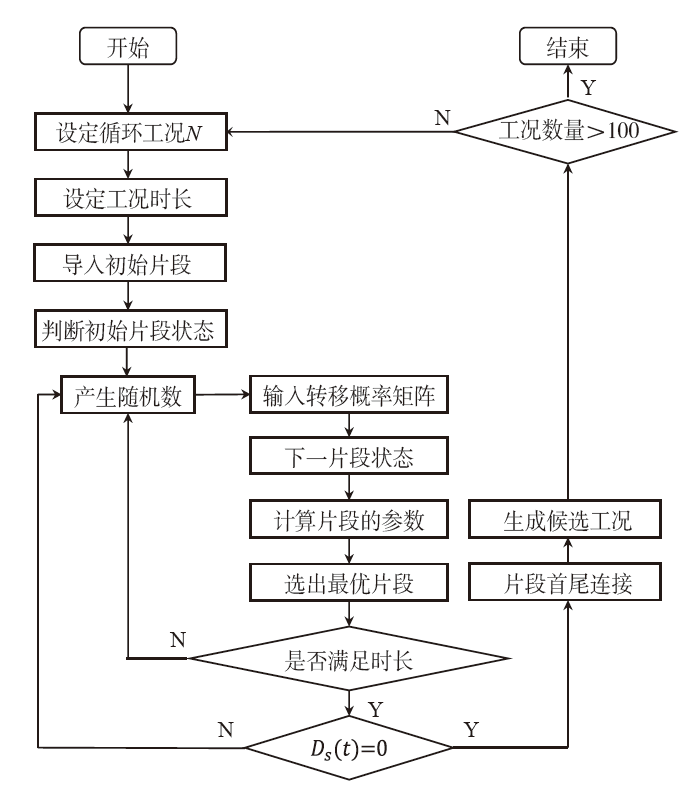

图8 后续工况构建流程图

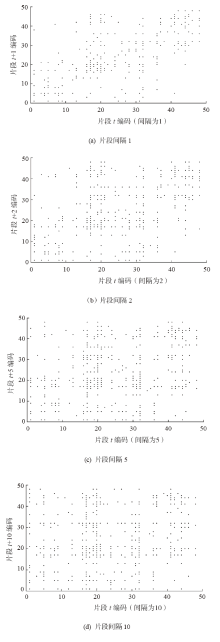

图9 不同片段间隔数据线性相关图

片段间隔	相关系数
1	0.747 7
2	0.565 2
5	0.330 7
10	0.222 4

表4 不同片段间隔数据线性相关系数

特征参数	符号	特征参数	符号
平均制动踏板位移	D_m	制动踏板位移标准差	D_std
制动踏板无动作时间比	P_D1	平均制动踏板位移变化率	G_m
制动踏板踩踏时间比	P_D2	平均制动踏板踩踏变化率	G_sm
制动踏板动作保持时间比	P_D3	平均制动踏板松放变化率	G_1m
制动踏板松放时间比	P_D4	制动踏板位移变化率标准差	G_std
平均坡度	i_m	坡度标准差	i_std
平均速度	V_m	速度标准差	V_std
怠速时间比	P_V1	平均加速度	A_m
加速时间比	P_V2	平均正加速度	A₁
匀速时间比	P_V3	平均负加速度	A₂
减速时间比	P_V4	加速度标准差	A_std

表5 用于典型工况选择数据统计性特征参数

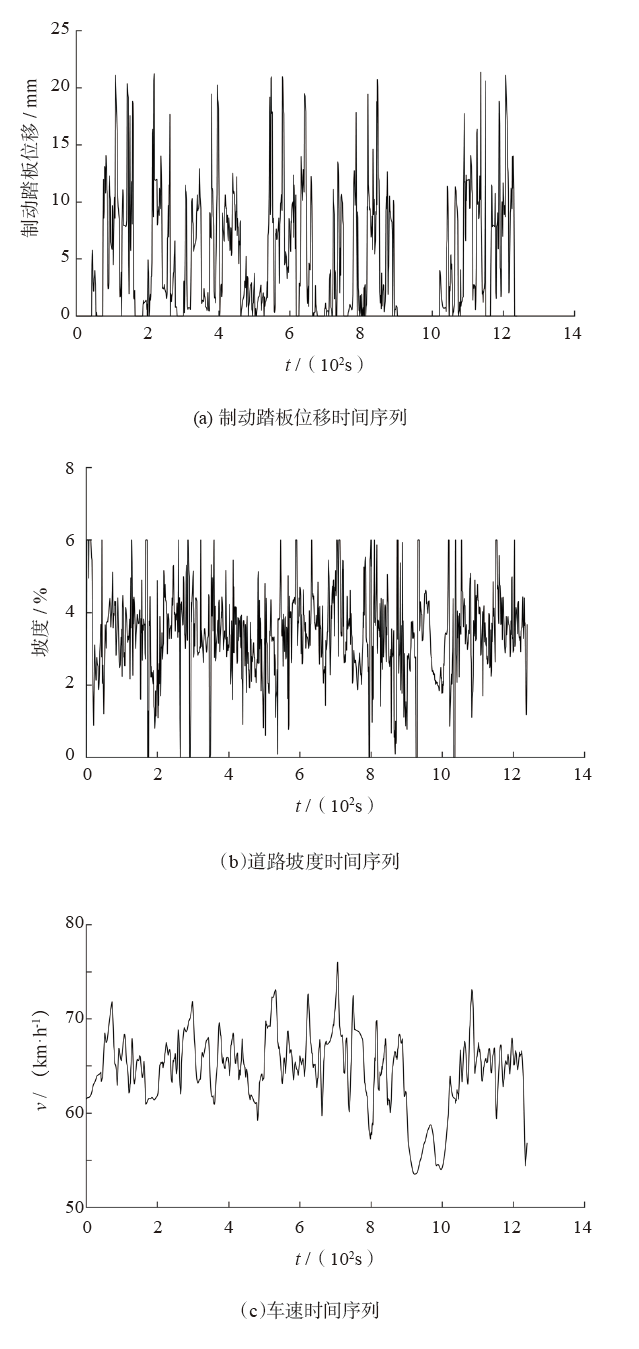

图10 典型工况信息

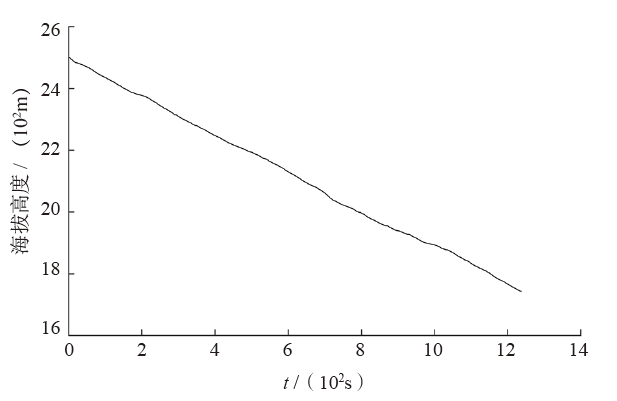

图11 坡度可视化处理

特征参数	总体数据	典型工况	偏差 / %
D_m	5.532 1	5.939 1	7.36
P_D1	0.043 9	0.035 5	19.19
P_D2	0.377 6	0.397 2	5.18
P_D3	0.329 1	0.321 5	2.31
P_D4	0.249 4	0.245 9	1.43
D_std	0.698 9	0.632 1	9.56
G_s	0.035 9	0.033 0	8.13
G_sm	0.359 8	0.362 4	0.71
G_1m	-0.317 9	-0.322 8	1.51
G_std	0.447 9	0.437 7	2.27
i_m	0.035	0.035	0.00
i_std	0.002 5	0.002 2	11.48
v_m	64.980 7	65.339 9	0.55
P_V1	0.00	0.00	0.00
P_V2	0.564 2	0.582 5	3.23
P_V3	0.00	0.00	0.00
P_V4	0.435 8	0.417 5	4.18
v_std	0.218 9	0.202 1	7.67
a_m	-0.002 5	-0.001 4	42.58
a	0.039 0	0.038 9	0.27
a₂	-0.042 7	-0.042 0	1.63
a_std	0.017 9	0.018 0	0.63

表6 典型工况数据与总体数据特征参数对比

	D_m	D_om	…	D_std	G_m	…	G_std
D_m	1.000 0	0.924 5	…	0.751 0	0.216 3	…	0.764 3
D_om	0.924 5	1.000 0	…	0.533 6	0.167 6	…	0.799 9
…	…	…	…	…	…	…	…
D_std	0.751 0	0.533 6	…	1.000 0	0.183 9	…	0.533 2
G_m	0.216 3	0.167 6		0.183 9	1.000 0	…	0.109 1
…	…	…	…	…	…	…	…
G_std	0.764 3	0.799 9		0.533 2	0.109 1	…	1.000 0

表7 特征参数的Pearson相关系数

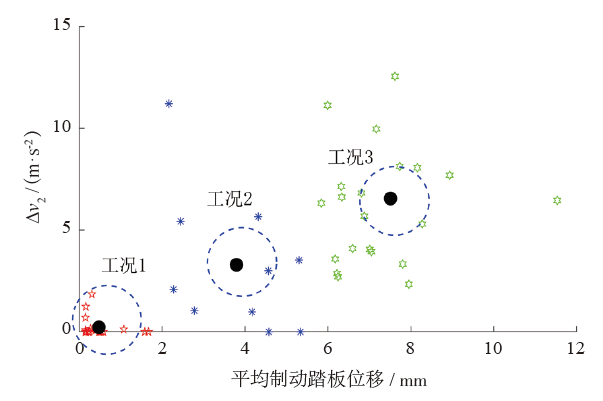

图12 制动踏板动作短行程聚类分析结果

工况类别	1	2	3
短行程数量	19	10	22
D_m	0.263 7	3.281 2	5.190 6
D_om	0.479 7	3.794 2	7.510 5
D_max	0.914 6	9.651 7	12.038 4
G_sm	0.633 4	0.774 5	1.434 7
G_lm	-0.636 2	-0.836 0	-1.187 2
Δv₁	-1.609 5	-0.017 0	3.290 7
Δv₂	0.229 5	3.296 0	5.552 5

表8 聚类分析结果统计

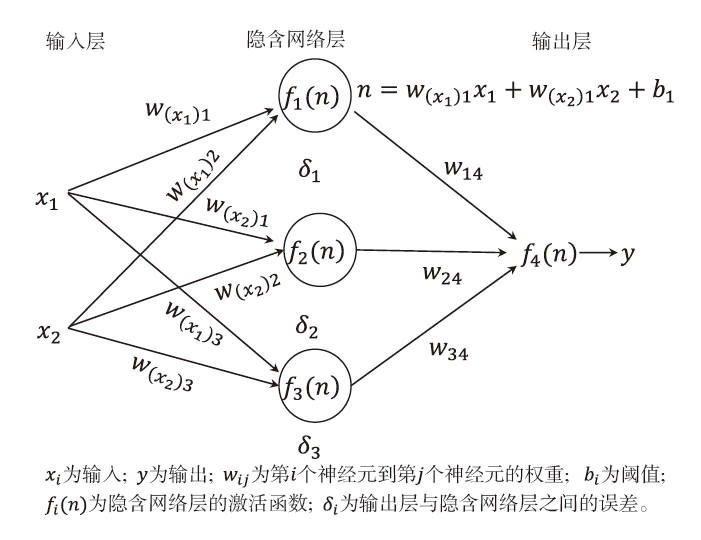

图13 神经网络基本结构图

图14 神经网络学习与验证对比情况

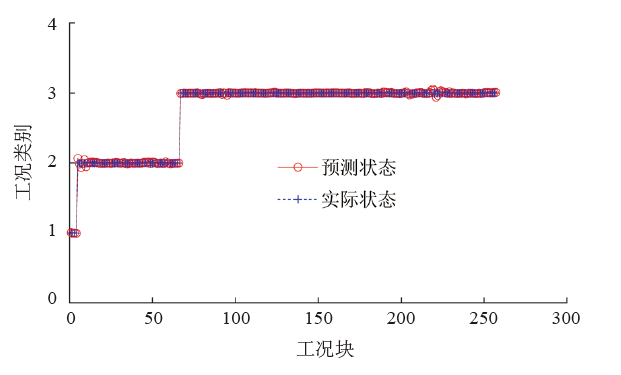

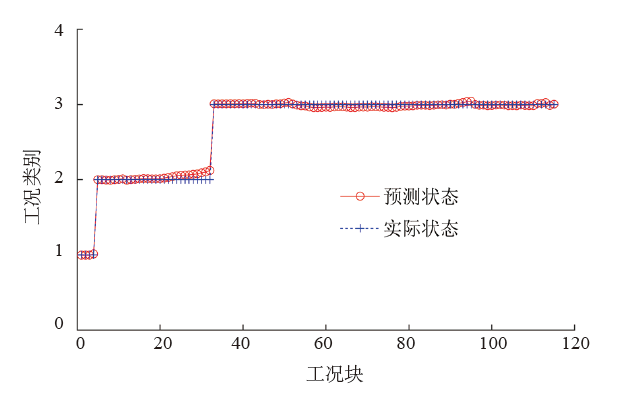

图15 神经网络测试结果

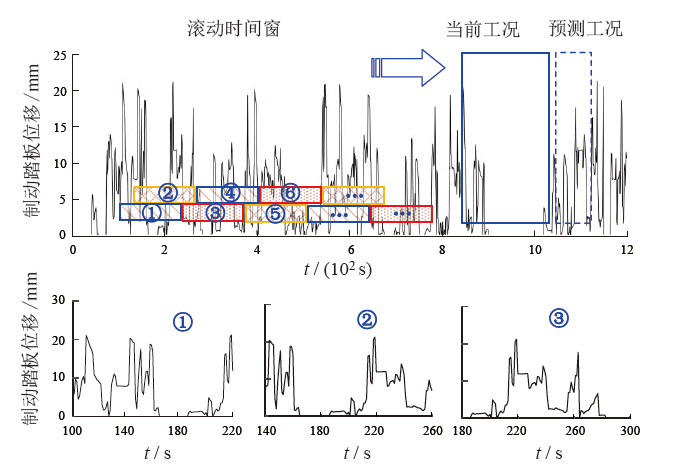

图16 定步长工况辨识示意图

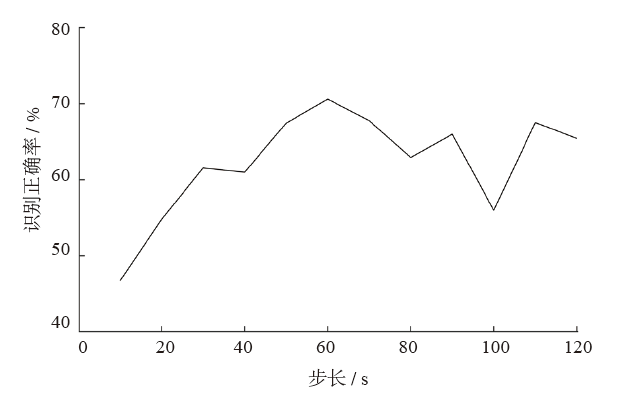

图17 不同时间步长识别准确率

图18 构建工况识别结果

Δv₂	工况类别
Δv₂∈[0, 0.7]	加速弱制动工况
Δv₂∈[0.7, 4]	匀速一般制动工况
Δv₂∈[4, +∞]	减速强制动工况

表9 工况状态赋予条件

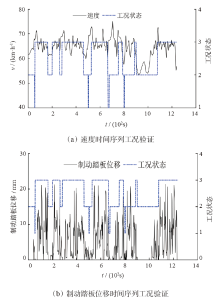

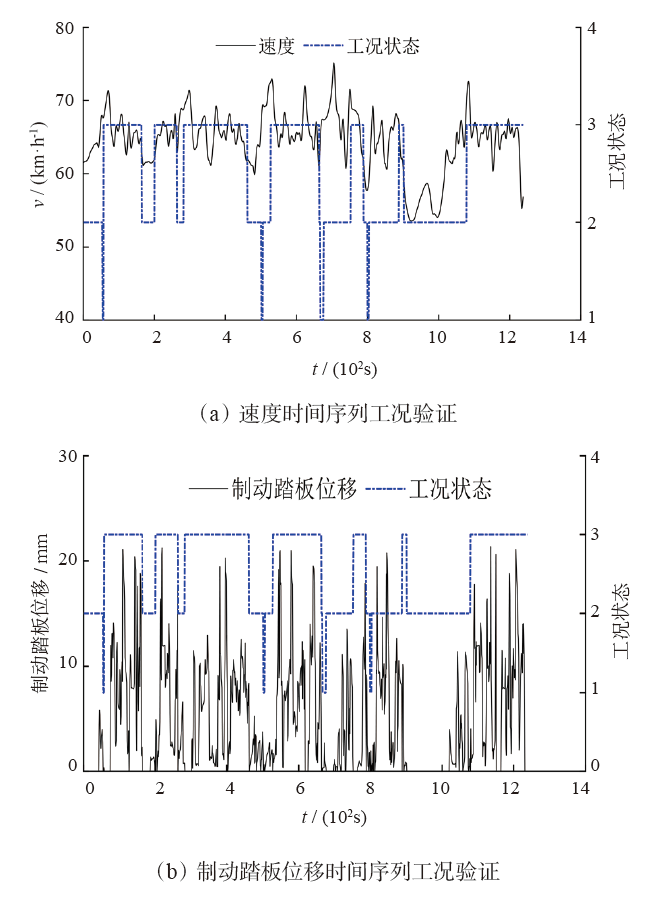

图19 工况验证状态赋予

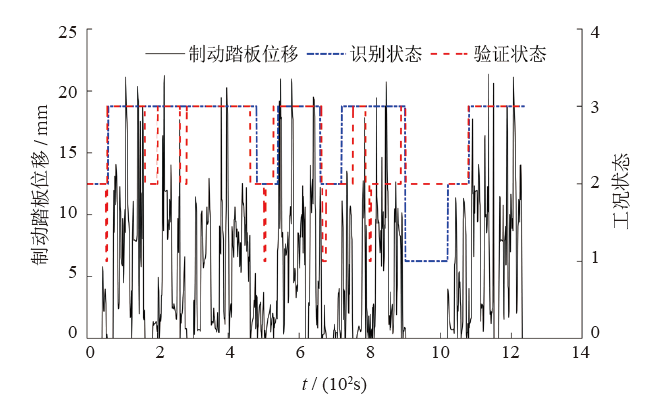

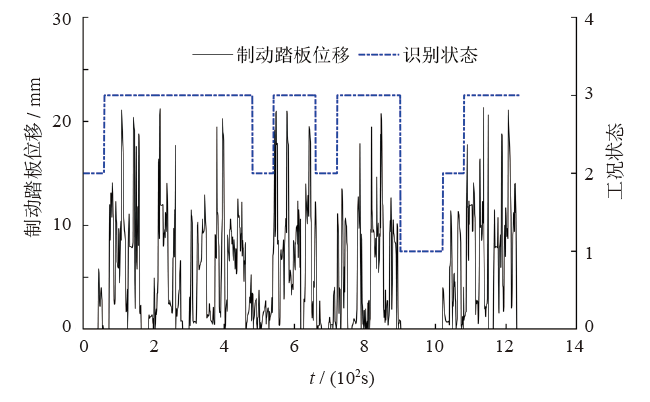

图20 构建工况识别结果验证
