全触屏人机交互模式下驾驶人视觉负荷与操作特性

doi:10.3969/j.issn.1674-8484.2023.04.004

摘要/Abstract

摘要：

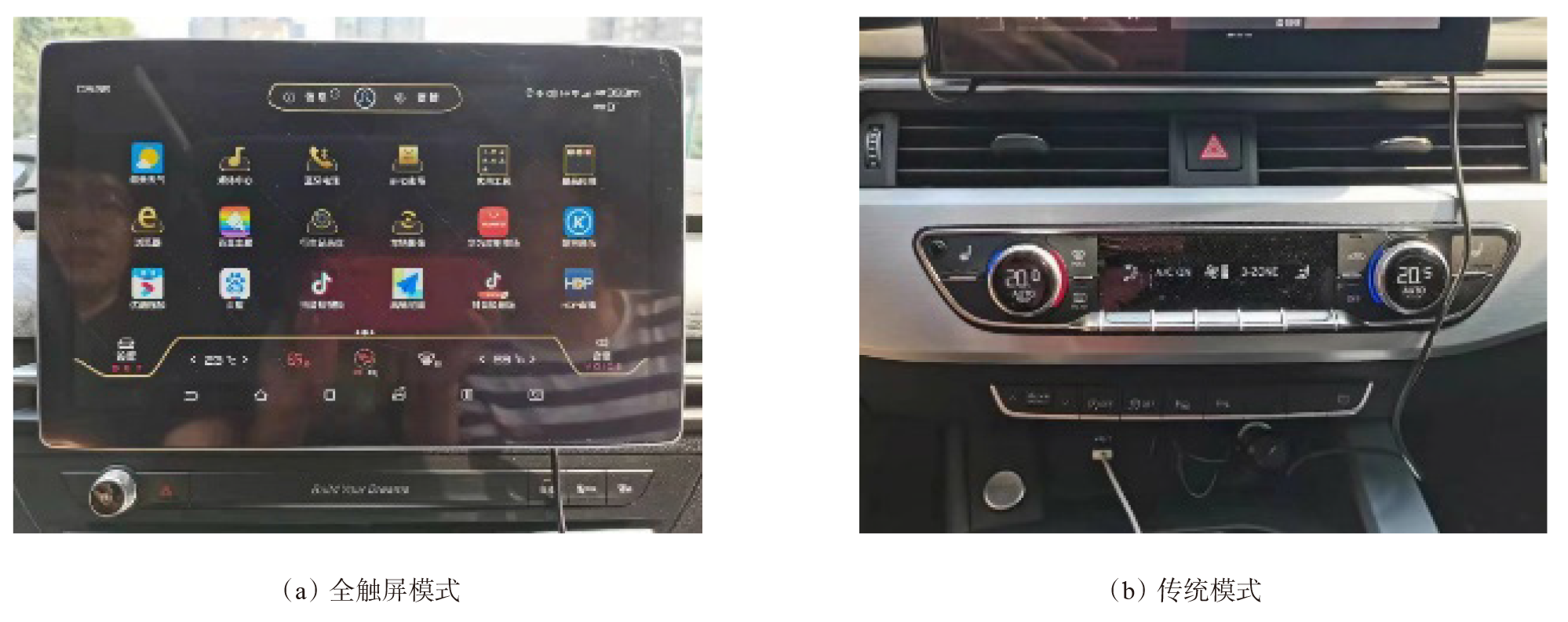

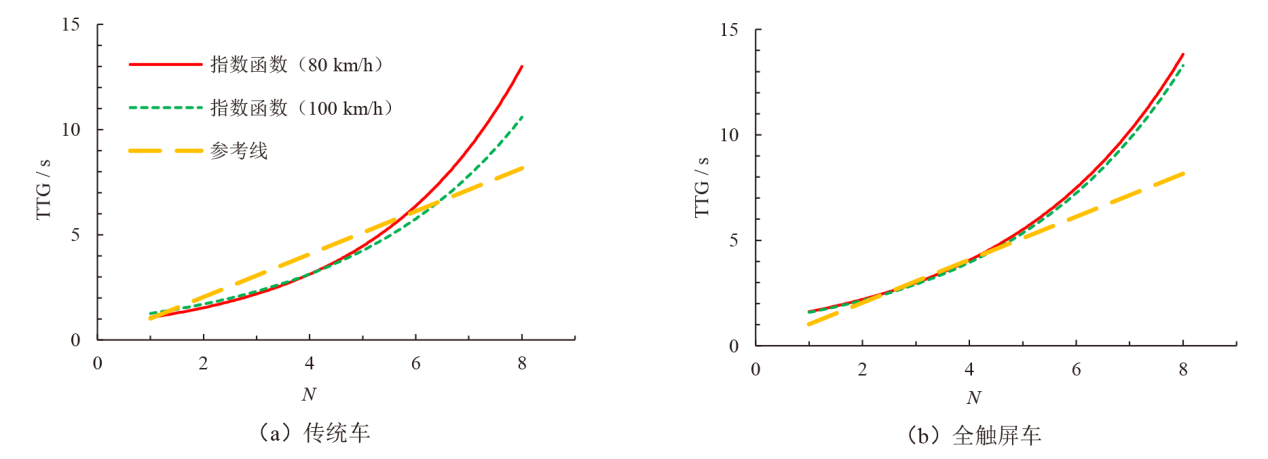

为了研究全触屏人机交互界面（HMI）对驾驶风险的潜在影响，搭建了全触屏与非全触屏HMI的2种真实道路驾驶试验平台；在80、100 km/h的2种速度下，在使用不同HMI完成相同次级任务过程中，采集并分析了驾驶人的视线转移和手部转移的数据。结果表明：完成开空调、调风量、吹前风挡玻璃这些次级任务，相比传统模式，使用全触屏时驾驶人注视中控平台的总时间分别增加19.8 %、102.5 %、39.1 %；注视中控平台所需总时间与完成次级任务所需操作次数之间，呈现出指数增长关系；当使用全触屏执行操作次数大于3.5次的任务时，驾驶人每次操作会花费更多的注视时间。该研究结果为全触屏HMI的分心评测提供借鉴方法。

关键词: 汽车主动安全, 驾驶安全, 分心驾驶, 人机交互(HMI), 全触屏, 视觉负荷

Abstract:

Two real road driving experimental platforms, the one with full-touch-screen Human-Machine Interface (HMI) and the other with non-full touch-screen HMI, were established to analyze the potential impact of an HMI mode with full-touch-screen on driving risk. And collected and analyzed the data on driver’s sight transfer and on hand transfer during drivers completing the same secondary task using different HMI. The results show that the total time of staring at the central control platform increases by 19.8%, 102.5%, and 39.1% compared to the traditional mode respectively, when using a full-touch-screen to perform secondary tasks such as turning on the air conditioning, adjusting the air volume, and blowing the front windshield; There is an exponential increasing relationship between the total time required to focus on the central control platform and the operation number required to complete the secondary tasks; Drivers spend more gaze time on each operation when using a full-touch-screen to perform the secondary tasks with more than 3.5 operations. These results provide a reference for the distraction evaluation of full-touch-screen HMI.

Key words: vehicle active safety, driving safety, driving distraction, human-machine interface (HMI), full touch screen, visual load

中图分类号:

U491

王畅, 王一飞, 葛振振, 赵霞, 李朝. 全触屏人机交互模式下驾驶人视觉负荷与操作特性[J]. 汽车安全与节能学报, 2023, 14(4): 431-438.

WANG Chang, WANG Yifei, GE Zhenzhen, ZHAO Xia, LI Zhao. Driver visual load and operating characteristics under a human- machine interface mode with full-touch-screen[J]. Journal of Automotive Safety and Energy, 2023, 14(4): 431-438.

图/表 10

参考文献 12

[1]	谭征宇, 戴宁一, 张瑞佛, 等. 智能网联汽车人机交互研究现状及展望[J]. 计算机集成制造系统, 2020, 26(10): 2615-2632. doi: 10.13196/j.cims.2020.10.002
	TAN Zhengyu, DAI Ningyi, ZHANG Ruifo, et al. Overview and perspectives on human-computer interaction in intelligent and connected vehicles[J]. Computer Integ Manu Syst, 2020, 26(10): 2615-2632. (in Chinese)
[2]	杨家夏, 李雪玮, 赵晓华, 等. 基于视觉的高速公路施工区车路协同系统的驾驶分心[J]. 汽车安全与节能学报, 2020, 11(4): 493-502.
	YANG Jiaxia, LI Xuewei, ZHAO Xiaohua, et al. Driving distraction of cooperative vehicle infrastructure system in freeway work zone based on driver’s visual characteristics[J]. J Auto Safe Energ, 2020, 11(4): 493-502. (in Chinese)
[3]	Karush S. Eyes on the road: Searching for answers to the problem of distracted driving[J]. IIHS Status Report, 2014, 49(8): 1-11.
[4]	秦华, 李吉涛, 冉令华. 次级任务下的驾驶人视觉搜索能力研究[J]. 交通运输系统工程与信息, 2021, 21(1): 137-141.
	QIN Hua, LI Jitao, RAN Linghua. Research on driver’s visual search ability under secondary task[J]. J Transp Syst Eng Info Tech, 2021, 21(1): 137-141. (in Chinese)
[5]	王畅, 郭应时, 付锐, 等. 视线离开前方区域时的驾驶人操作行为[J]. 重庆交通大学学报(自然科学版), 2014, 33(3): 124-128. doi: 10.3969/j.issn.1674-0696.2014.03.27
	WANG Chang, GUO Yingshi, FU Rui, et al. Driver’s operation behavior during eyes off road[J]. J Chongqing Jiaotong Univ: Nat Sci, 2014, 33(3): 124-128. (in Chinese)
[6]	Lee V K, Champagne C R, Francescutti L H. Fatal distraction: Cell phone use while driving[J]. Canadian Family Physician, 2013, 59(7): 723-725. pmid: 23851528
[7]	袁泉, 齐悦瑞, 于迪, 等. 骑行者智能手机使用行为的影响因素与风险情景[J]. 汽车安全与节能学报, 2022, 13(1): 48-54.
	YUAN Quan, QI Yuerui, YU Di, et al. Contributing factors and risky scenario of cyclists’ smart phone using behavior[J]. J Auto Safe Energ, 2022, 13(1): 48-54. (in Chinese)
[8]	Maddox, John. Visual-manual NHTSA driver distraction guidelines for in-vehicle electronic devices[J]. Federal Register, 2012, 77(80): 24764-24766.
[9]	Victor T, Dozza M, Bärgman J, et al. Analysis of naturalistic driving study data: Safer glances, driver inattention, and crash risk[R]. SHRP, SHRP2-S2-S08A-RW-1. 2015.
[10]	陈晓华. 基于用户体验的汽车智能中控HMI设计研究[D]. 上海: 上海交通大学, 2020.
	CHEN Xiaohua. Research on the design of automobile intelligent central control HMI based on user experience[D]. Shanghai: Shanghai Jiao Tong University, 2020. (in Chinese)
[11]	Simons-Morton B G, GUO Feng, Klauer S G, et al. Keep your eyes on the road: Young driver crash risk increases according to duration of distraction[J]. J Adolescent Health, 2014, 54(5): S61-S67.
[12]	Caird J K, Johnston K A, Willness C R, et al. A meta-analysis of the effects of texting on driving[J]. Accid Anal Preve, 2014, 71: 311-318.

简称	次级任务	传统车操作	全触屏车操作
开空调	开空调，调至18 ℃	用按键，打开空调，调节旋钮至18 ℃。	点击空调图标，连续点击“+”至18 ℃。
调风量	用空调吹前挡风玻璃	按前风挡除雾按键。	点击前风挡除雾图标。
吹玻璃	调高出风量2个挡位	连续按出风量按键2次。	点击出风量图标—调高图标，点击2次。
简单电话	给某某打电话	拿起手机，点击通话图标—联系人图标—联系人某某，点击拨打电话，放下手机。	点击通话图标—联系人图标—联系人某某。
复杂电话	给王某打电话	拿起手机，点击通话图标—联系人图标，下滑列表，点击联系人“王某”—拨打电话，放下手机。	点击通话图标—联系人图标，下滑列表，点击联系人“王某”。
导航	导航至最近加油站	点击手机导航图标—搜索框，输入文字，选定文字，点击第一条搜索结果，点击开始导航。	点击导航图标—搜索框，输入文字，选定文字，点击第一条搜索结果，点击开始导航。

简称	次级任务	传统车操作	全触屏车操作
开空调	开空调，调至18 ℃	用按键，打开空调，调节旋钮至18 ℃。	点击空调图标，连续点击“+”至18 ℃。
调风量	用空调吹前挡风玻璃	按前风挡除雾按键。	点击前风挡除雾图标。
吹玻璃	调高出风量2个挡位	连续按出风量按键2次。	点击出风量图标—调高图标，点击2次。
简单电话	给某某打电话	拿起手机，点击通话图标—联系人图标—联系人某某，点击拨打电话，放下手机。	点击通话图标—联系人图标—联系人某某。
复杂电话	给王某打电话	拿起手机，点击通话图标—联系人图标，下滑列表，点击联系人“王某”—拨打电话，放下手机。	点击通话图标—联系人图标，下滑列表，点击联系人“王某”。
导航	导航至最近加油站	点击手机导航图标—搜索框，输入文字，选定文字，点击第一条搜索结果，点击开始导航。	点击导航图标—搜索框，输入文字，选定文字，点击第一条搜索结果，点击开始导航。

检验指标	含意	p

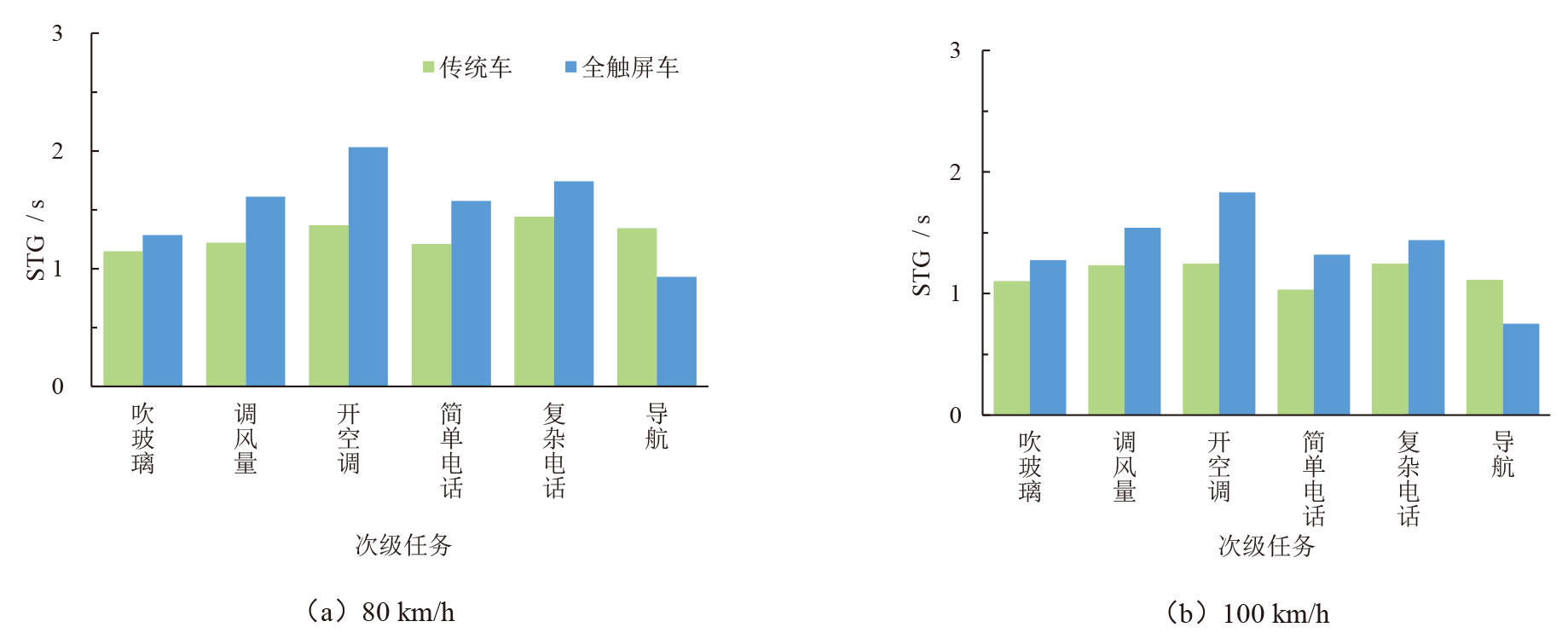

STG	单次注视持续时间	0.000

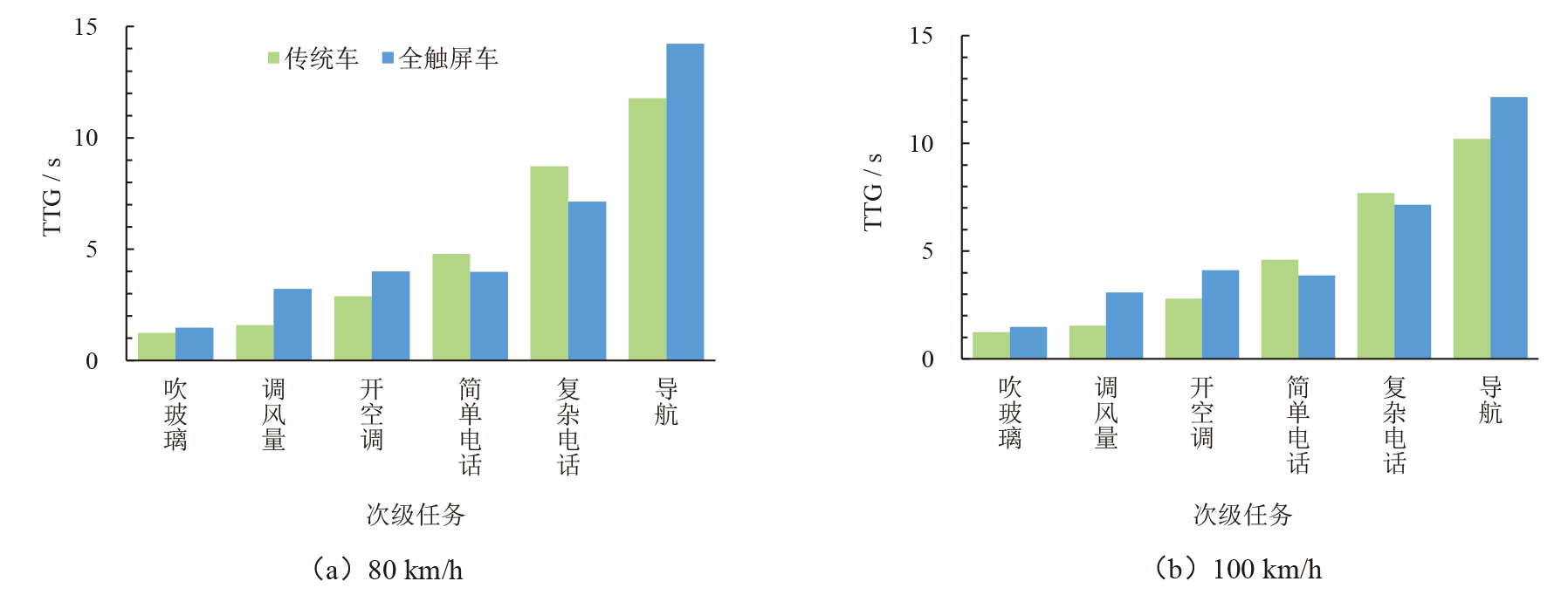

TTG	注视总时间	0.000

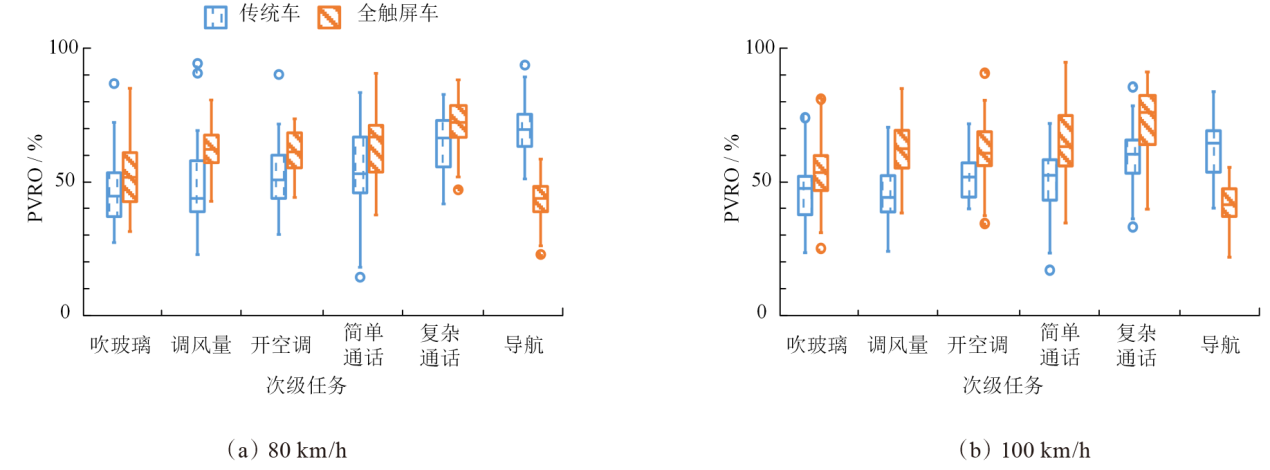

PVRO	视觉资源占用率	0.001

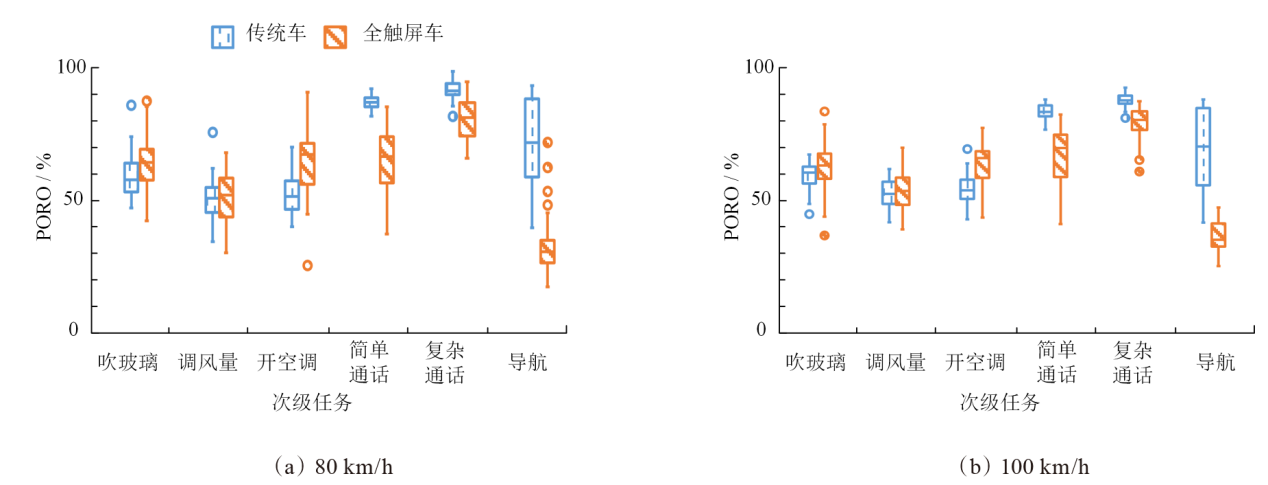

PORO	操作资源占用率	0.000

检验指标	含意	p
STG	单次注视持续时间	0.000
TTG	注视总时间	0.000
PVRO	视觉资源占用率	0.001
PORO	操作资源占用率	0.000

次级任务	N
次级任务	传统车	全触屏车
吹玻璃	1	1
调风量	2	3
开空调	3	4
简单电话	5	3
复杂电话	7	6
导航	8	8
