汽车安全与节能学报 ›› 2022, Vol. 13 ›› Issue (2): 341-349.DOI: 10.3969/j.issn.1674-8484.2022.02.015
李耀华(), 邵攀登, 翟登旺, 任田园, 宋伟萍, 刘洋, 赵承辉
收稿日期:
2021-01-18
修回日期:
2022-04-01
出版日期:
2022-06-30
发布日期:
2022-07-01
作者简介:
李耀华(1980—),男(汉), 陕西, 副教授。E-mail: nuaaliyaohua@126.com。
基金资助:
LI Yaohua(), SHAO Pandeng, ZHAI Dengwang, REN Tianyuan, SONG Weiping, LIU Yang, ZHAO Chenghui
Received:
2021-01-18
Revised:
2022-04-01
Online:
2022-06-30
Published:
2022-07-01
摘要:
为了对特定区域构建符合当地车辆行驶特征的行驶工况,基于聚类与Markov链法构建了西安市某线路城市客车的行驶工况,确定了聚类个数及特征参数组合,提出了构建工况长度的确定方法,从能耗角度定义汽车行驶时的单位里程比能耗作为工况选取标准,从50条候选工况中筛选出该线路的代表工况。结果表明:与聚类法工况和V-A矩阵法工况相比,基于聚类与Markov链法构建的行驶工况与样本数据偏差最小,平均偏差率为1.17%,百千米能耗相差最小,偏差率为0.069%,显示基于聚类与Markov链法构建的行驶工况精度更高,更能反映车辆的实际行驶状况工况。
中图分类号:
李耀华, 邵攀登, 翟登旺, 任田园, 宋伟萍, 刘洋, 赵承辉. 基于聚类与Markov链法的西安市某线路城市客车工况构建[J]. 汽车安全与节能学报, 2022, 13(2): 341-349.
LI Yaohua, SHAO Pandeng, ZHAI Dengwang, REN Tianyuan, SONG Weiping, LIU Yang, ZHAO Chenghui. Construction of driving cycle of city bus line in Xi’an based on clustering and Markov chain method[J]. Journal of Automotive Safety and Energy, 2022, 13(2): 341-349.

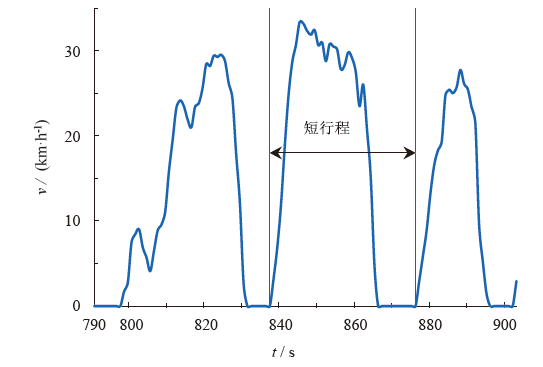

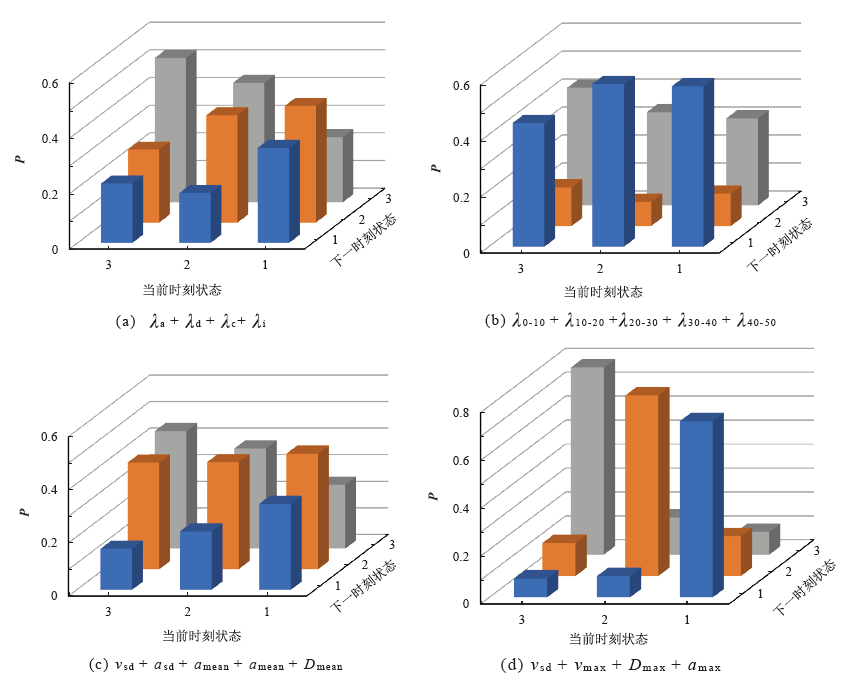

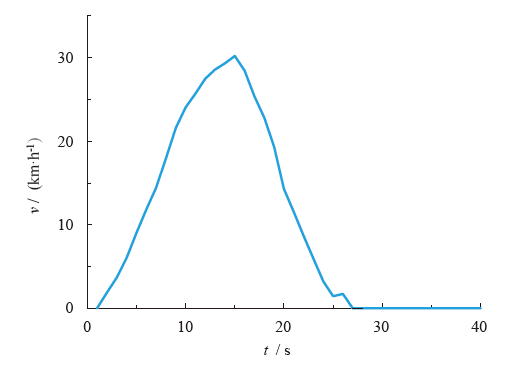

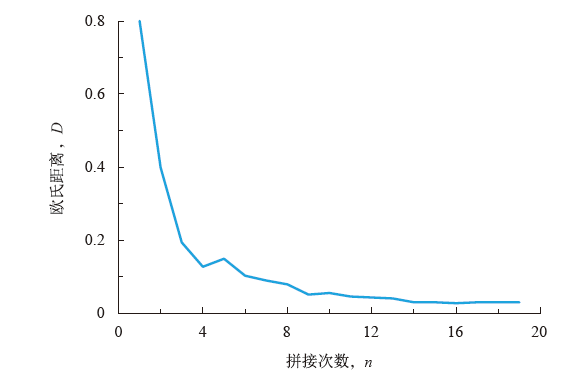

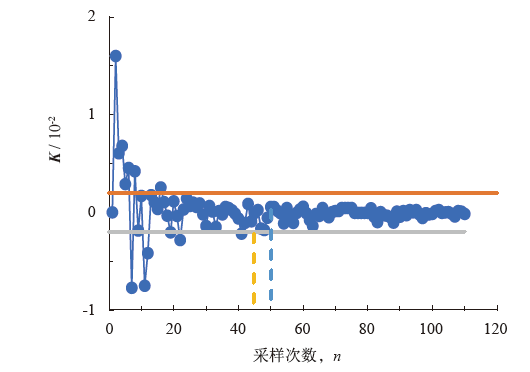

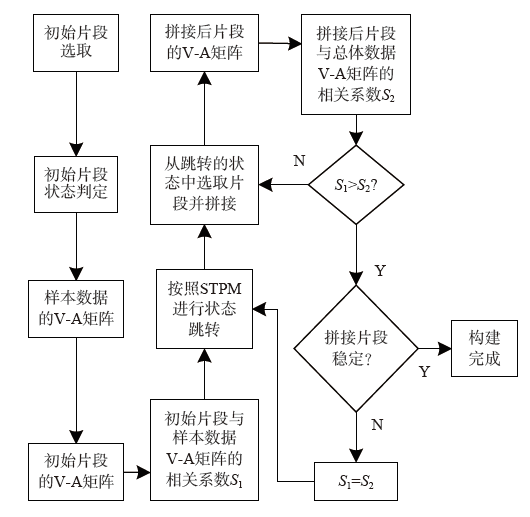

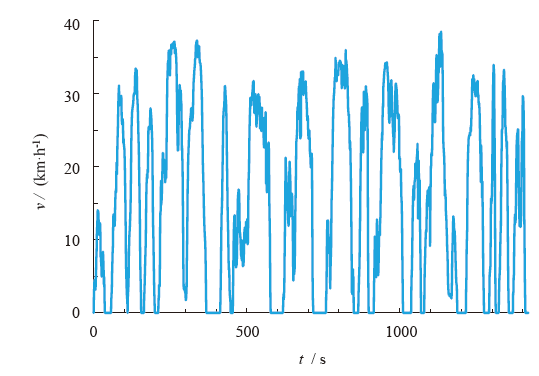

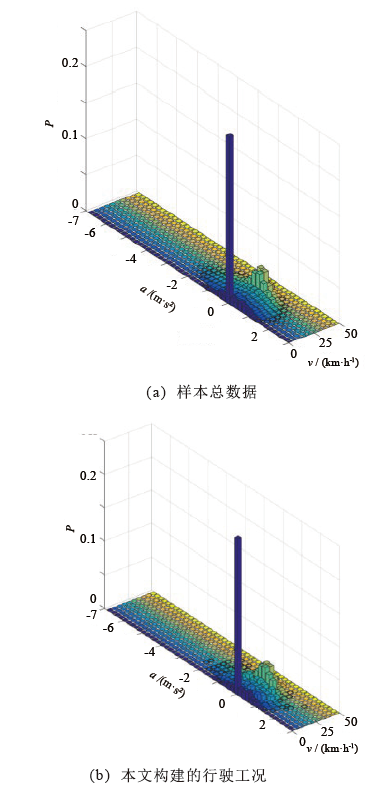

片段序号 | vmax | vmean | vmr | … | λ40-50 |
---|---|---|---|---|---|
1 | -0.816 77 | -0.902 16 | -0.978 00 | … | -0.111 67 |
2 | 0.403 90 | 0.128 52 | 0.538 30 | … | -0.111 67 |
3 | 0.394 41 | -0.047 98 | 0.515 96 | … | -0.111 67 |
… | … | … | … | … | … |
2 828 | 0.298 77 | 0.561 44 | 0.194 51 | … | -0.111 67 |
2 829 | 0.602 67 | 0.748 00 | 0.671 48 | … | -0.111 67 |
2 830 | 0.625 93 | 1.496 58 | 0.986 78 | … | -0.111 67 |
片段序号 | vmax | vmean | vmr | … | λ40-50 |
---|---|---|---|---|---|
1 | -0.816 77 | -0.902 16 | -0.978 00 | … | -0.111 67 |
2 | 0.403 90 | 0.128 52 | 0.538 30 | … | -0.111 67 |
3 | 0.394 41 | -0.047 98 | 0.515 96 | … | -0.111 67 |
… | … | … | … | … | … |
2 828 | 0.298 77 | 0.561 44 | 0.194 51 | … | -0.111 67 |
2 829 | 0.602 67 | 0.748 00 | 0.671 48 | … | -0.111 67 |
2 830 | 0.625 93 | 1.496 58 | 0.986 78 | … | -0.111 67 |
类数 | 特征参数 | vsd + vmax + Dmax + amax | … | t + Lr |
---|---|---|---|---|
3 | 28 | 688 | … | 14 92 |
1 090 | 1 074 | 346 | ||
1 712 | 1 068 | 992 | ||
4 | 4 | 578 | … | 1 330 |
1 191 | 588 | 379 | ||
51 | 1 189 | 1 013 | ||
784 | 475 | 108 | ||
5 | 49 | 409 | … | 974 |
599 | 482 | 5 | ||
4 | 773 | 1 170 | ||
572 | 253 | 164 | ||
1 606 | 913 | 517 |
类数 | 特征参数 | vsd + vmax + Dmax + amax | … | t + Lr |
---|---|---|---|---|
3 | 28 | 688 | … | 14 92 |
1 090 | 1 074 | 346 | ||
1 712 | 1 068 | 992 | ||
4 | 4 | 578 | … | 1 330 |
1 191 | 588 | 379 | ||
51 | 1 189 | 1 013 | ||
784 | 475 | 108 | ||
5 | 49 | 409 | … | 974 |
599 | 482 | 5 | ||
4 | 773 | 1 170 | ||
572 | 253 | 164 | ||
1 606 | 913 | 517 |
t / s | 1 419 | vsd | 12.42 |
---|---|---|---|
L / km | 6.10 | asd | 0.52 |
vmean / (km·h-1) | 15.48 | λa / % | 33.26 |
vmr / (km·h-1) | 20.25 | λd / % | 28.96 |
amean / (m·s-2) | 0.51 | λc / % | 14.24 |
Dmean / (m·s-2) | 0.56 | λi / % | 23.54 |
t / s | 1 419 | vsd | 12.42 |
---|---|---|---|
L / km | 6.10 | asd | 0.52 |
vmean / (km·h-1) | 15.48 | λa / % | 33.26 |
vmr / (km·h-1) | 20.25 | λd / % | 28.96 |
amean / (m·s-2) | 0.51 | λc / % | 14.24 |
Dmean / (m·s-2) | 0.56 | λi / % | 23.54 |
特征参数 | vmean m·s-1 | vmr m·s-1 | amean m·s-2 | Dmean m·s-2 | λa |
---|---|---|---|---|---|
样本数据 | 15.687 | 20.527 | 0.516 | -0.548 | 0.301 |
B法 | 15.480 | 20.250 | 0.510 | -0.560 | 0.333 |
聚类法 | 14.405 | 18.144 | 0.572 | -0.604 | 0.309 |
V-A工况 | 15.157 | 21.450 | 0.500 | -0.542 | 0.267 |
特征参数 | λd | λc | λi | vsd | asd |
样本数据 | 0.263 | 0.200 | 0.236 | 12.577 | 0.530 |
B法 | 0.290 | 0.142 | 0.235 | 12.420 | 0.520 |
聚类法 | 0.273 | 0.212 | 0.206 | 11.426 | 0.533 |
V-A工况 | 0.237 | 0.203 | 0.293 | 12.871 | 0.441 |
特征参数 | vmean m·s-1 | vmr m·s-1 | amean m·s-2 | Dmean m·s-2 | λa |
---|---|---|---|---|---|
样本数据 | 15.687 | 20.527 | 0.516 | -0.548 | 0.301 |
B法 | 15.480 | 20.250 | 0.510 | -0.560 | 0.333 |
聚类法 | 14.405 | 18.144 | 0.572 | -0.604 | 0.309 |
V-A工况 | 15.157 | 21.450 | 0.500 | -0.542 | 0.267 |
特征参数 | λd | λc | λi | vsd | asd |
样本数据 | 0.263 | 0.200 | 0.236 | 12.577 | 0.530 |
B法 | 0.290 | 0.142 | 0.235 | 12.420 | 0.520 |
聚类法 | 0.273 | 0.212 | 0.206 | 11.426 | 0.533 |
V-A工况 | 0.237 | 0.203 | 0.293 | 12.871 | 0.441 |
[1] | 徐小俊, 李君, 刘宇, 等. 电动汽车城市行驶工况构建[J]. 科学技术与工程, 2017, 17(35): 330-336. |
XU Xiaojun, LI Jun, LIU Yu, et al. Construction of electric vehicle urban driving conditions[J]. Sci Tech Engi, 2017, 17(35): 330-336. (in Chinese) | |
[2] | 胡志远, 秦艳, 谭丕强, 等. 基于大样本的上海市乘用车行驶工况构建[J]. 同济大学学报(自然科学版), 2015, 43(10): 1523-1527. |
HU Zhiyuan, QIN Yan, TAN Piqiang, et al, Construction of Shanghai passenger vehicle driving conditions based on large samples[J]. J Tongji Univ (Nat Sci Ed), 2015, 43(10): 1523-1527. (in Chinese) | |
[3] | 钟森鸣, 黄坚, 吴嘉健, 等. 新能源汽车动态工况EMI测试系统构架设计与关键技术分析[J]. 中国测试, 2017, 43(8): 76-79. |
ZHONG Senming, HUANG Jian, WU Jiajian, et al, Architecture design and key technology analysis of EMI test system for new energy vehicles under dynamic conditions[J], Chin Meas Test, 2017, 43(8): 76-79. (in Chinese) | |
[4] | 刘希玲, 丁焰. 我国城市汽车行驶工况调查研究[J]. 环境科学研究, 2000(1): 23-27. |
LIU Xiling, DING Yan, Investigation and research on driving conditions of urban vehicles in my country[J]. Res Envi Sci, 2000(1): 23-27. (in Chinese) | |
[5] | Mayakuntla K S, Verma A. A novel methodology for construction of driving cycles for Indian cities[J]. Transport Res Part D: Transport Envi, 2018, 65: 725-735. |
[6] | 王国林, 郭新, 张树培, 等. 基于短行程法的轻型乘用车行驶工况构建[J]. 重庆交通大学学报(自然科学版), 2019, 38(2): 139-143. |
WANG Guolin, GUO Xin, ZHANG Shupei, et al. Construction of light-duty passenger vehicle driving conditions based on short-stroke method[J]. J Chongqing Jiaotong Univ (Nat Sci Ed), 2019, 38(2): 139-143. (in Chinese) | |
[7] | 杜常清, 汪雨航, 张佩. 基于GPS/GIS数据的短行程工况构建方法研究[J]. 武汉理工大学学报(交通科学与工程版), 2016, 40(5): 803-808. |
DU Changqing, WANG Yuhang, ZHANG Pei, Research on construction method of short stroke working condition based on GPS/GIS data[J]. J Wuhan Univ Tech (Transport Sci Engi Ed), 2016, 40(5): 803-808. (in Chinese) | |
[8] | Arun H N, Mahesh S, Ramadurai G, et al. Development of driving cycles for passenger cars and motorcycles in Chennai, India[J]. Sustain Citi Soc, 2017, 32: 503-512. |
[9] | R. Günther, Wenzel. M, Wegner, et al. Big data driven dynamic driving cycle development for busses in urban public transportation[J]. Transport Res Part D: Transport Envi, 2017, 51: 278-289. |
[10] | 李耀华, 刘鹏, 杨炜, 等. 西安市纯电动城市客车行驶工况研究[J]. 中国科技论文, 2016, 11(7): 754-759. |
LI Yaohua, LIU Peng, YANG Wei, et al. Research on driving conditions of pure electric city bus in Xi’an[J]. Sci Paper Online, 2016, 11(7): 754-759. (in Chinese) | |
[11] |
Chandrashekar C, Prashansa A, Pritha C, et al. Development of E-rickshaw driving cycle (ERDC) based on micro-trip segments using random selection and K-means clustering techniques[J]. IATSS Res, 2021, 45(4): 3-7.
doi: 10.1016/j.iatssr.2021.02.001 URL |
[12] | 董恩源, 颜文胜, 申江卫, 等. 聚类分析法在城市公交行驶工况开发中的应用[J]. 昆明理工大学学报(自然科学版), 2013, 38(5): 41-44+51. |
DONG Enyuan, YAN Wensheng, SHEN Jiangwei, et al. Application of cluster analysis method in the development of urban bus driving conditions[J]. J Kunming Univ Sci Tech (Nat Sci Ed), 2013, 38(5): 41-44+51. (in Chinese) | |
[13] | 李耀华, 李忠玉, 苟琦智, 等. 基于聚类分析的城市公交线路工况构建[J]. 重庆交通大学学报(自然科学版), 2019, 38(1): 83-88+96. |
LI Yaohua, LI Zhongyu, GOU Qizhiqi, et al. Construction of urban bus line working conditions based on cluster analysis[J]. J Chongqing Jiaotong Univ (Nat Sci Ed, 2019, 38(1): 83-88+96. (in Chinese) | |
[14] | Berzi L, Delogu M, Pierini M. Development of driving cycles for electric vehicles in the context of the city of Florence[J]. Transport Res Part D: Transport Envi, 2016, 47: 299-322. |
[15] | 李耀华, 任田园, 邵攀登, 等. 基于马尔可夫链的西安市城市公交工况构建[J]. 中国科技论文, 2019, 14(2): 121-128. |
LI Yaohua, REN Tianyuan, SHAO Pandeng, et al. Construction of urban public transport conditions in Xi’an based on Markov chain[J]. Sci Paper Online, 2019, 14(2): 121-128. (in Chinese) | |
[16] | 曹骞, 李君, 刘宇, 等. 基于马尔科夫链的长春市乘用车行驶工况构建[J]. 吉林大学学报(工学版), 2018, 48(5): 1366-1373. |
CAO Qian, LI Jun, LIU Yu, et al. Construction of Changchun Passenger Car Driving Conditions Based on Markov Chain[J]. J Jilin Univ (Engi Tech Ed), 2018, 48(5): 1366-1373. (in Chinese) | |
[17] | 姜平, 石琴, 陈无畏. 基于马尔科夫的城市道路行驶工况构建方法[J]. 农业机械学报, 2009, 40(11): 26-30. |
JIANG Ping, SHI Qin, CHEN Wuwei, Construction method of urban road driving conditions based on Markov[J]. Trans Chin Soc Agri Mach, 2009, 40(11): 26-30. (in Chinese) | |
[18] | Seers G P, Glaus M N. Development of two driving cycles for utility vehicles[J]. Transport Res Part D: Transport Envi, 2015, 41: 377-385. |
[19] | Amirjamshidi G, Roorda J M. Development of simulated driving cycles for light, medium, and heavy duty trucks: Case of the Toronto Waterfront Area[J]. Transport Res Part D: Transport Envi, 2015, 34: 255-266. |
[20] | 刘鹏. 西安市XX线路公交行驶工况构建及混合动力公交动力系统参数匹配研究[D]. 西安: 长安大学, 2017. |
LIU Peng. Construction of bus driving conditions of XX line in Xi’an and research on parameter matching of hybrid electric bus power system[D]. Xi’an: Chang’an University, 2021, 40(4): 141-146. (in Chinese) | |
[21] | 宋伟萍. 基于西安市工况的混合动力汽车整车控制策略研究[D]. 西安: 长安大学, 2020. |
SONG Weiping. Research on vehicle control strategy of hybrid electric vehicle based on working conditions in Xi’an[D]. Xi’an: Chang’an University, 2021, 40(4): 141-146. (in Chinese) | |
[22] | 李耀华, 刘洋, 宋伟萍, 等. 基于行驶工况的零部件耐久性测试工况构建[J]. 重庆交通大学学报, 2021, 40(4): 141-146. |
LI Yaohua, LIU Yang, SONG Weiping, et al. Construction of parts durability test conditions based on driving conditions[J]. J Chongqing Jiaotong Univ, 2021, 40(4): 141-146. (in Chinese) | |
[23] | 杨延相, 蔡晓林, 杜青, 等. 天津市道路汽车行驶工况的研究[J]. 汽车工程, 2002, 24(3):200-204. |
YANG Yanxiang, CAI Xiaolin, DU Qing, et al. Research on the Driving Conditions of Road Vehicles in Tianjin[J]. Autom Engineering, 2002, 24(3): 200-204. (in Chinese) | |
[24] | 马志雄, 李孟良, 张富兴, 等. 主成分分析法在车辆实际行驶工况开发中的应用[J]. 武汉理工大学学报(信息与管理工程版), 2004(4): 32-35. |
MA Zhixiong, LI Mengliang, ZHANG Fuxing, et al. Application of principal component analysis method in the development of actual driving conditions of vehicles[J]. J Wuhan Univ Tech (Info Manag Engi Ed), 2004(4): 32-35. (in Chinese) | |
[25] | 张建伟, 李孟良, 艾国和, 等. 车辆行驶工况与特征的研究[J]. 汽车工程, 2005, 27(2):220-224. |
ZHANG Jianwei, LI Mengliang, AI Guohe, et al. Research on vehicle driving conditions and characteristics[J]. Autom Engineering, 2005, 27(2): 220-224. (in Chinese) | |
[26] | 刘明辉, 赵子亮, 李骏, 等. 北京城市公交客车循环工况开发[J]. 汽车工程, 2005, 27(6):687-690. |
LIU Minghui, ZHAO Ziliang, LI Jun, et al. Development of cycle conditions of Beijing city bus and passenger car[J]. Autom Engineering, 2005, 27(6): 687-690. (in Chinese) | |
[27] | 李孟良, 张建伟, 张富兴, 等. 中国城市乘用车实际行驶工况的研究[J]. 汽车工程, 2006, 28(6): 554-557. |
LI Mengliang, ZHANG Jianwei, ZHANG Fuxing, et al. Research on the actual driving conditions of urban passenger cars in China[J]. Autom Engineering, 2006, 28(6): 554-557. (in Chinese) | |
[28] | Huwang W T, Tong H Y, Lee C P, et al. Development of a practical driving cycle construction methodology: A case study in Hong Kong[J]. Transport Res Part D: Transport Envi, 2007, 12(2): 115-128. |
[29] | 孙宏图, 宋希庚, 王天灵. 改进的城市公交循环工况开发方法[J]. 大连理工大学学报, 2009, 49(6): 837-841. |
SUN Hongtu, SONG Xigeng, WANG Tianling. Improved development method of urban public transport cycle conditions[J]. J Dalian Univ Tech, 2009, 49(6): 837-841. (in Chinese) | |
[30] | 王宏图, 于雷, 郝艳召, 等. 重型机动车比功率计算方法研究[J]. 安全与环境工程, 2011, 18(2): 124-128. |
WANG Hongtu, YU Lei, HAO Yanzhao, et al. Research on calculation method of specific power of heavy vehicle[J]. Safe Envi Engi, 2011, 18(2): 124-128. (in Chinese) | |
[31] | 赖瑾璇, 于雷, 宋国华, 等. 基于比功率分布的公交车行驶周期建立方法研究[J]. 交通运输系统工程与信息, 2014, 14(1): 209-214. |
LAI Jinxuan, YU Lei, SONG Guohua, et al. Research on the establishment method of bus driving cycle based on specific power distribution[J]. J Transport Syst Engi Info Tech, 2014, 14(1): 209-214. (in Chinese) | |
[32] | 李耀华, 宋伟萍, 任田园, 等. 基于聚类和比功率分布的西安城市公交行驶工况研究[J]. 重庆交通大学学报(自然科学版), 2020, 39(4): 23-30. |
LI Yaohua, SONG Wwiping, REN Tianyuan, et al. Research on urban bus driving conditions in Xi’an based on clustering and specific power distribution[J], J Chongqing Jiaotong Univ (Engi Tech Ed), 2020, 39(4): 23-30. (in Chinese) |
